מתחם ההדרכה של יולי דנטל YDS Gallery
כשחברת יולי דנטל החליטה להקים את YDS Gallery ברחובות – מתחם הדרכה ייחודי המשלב סטודיו הדרכה קליני, מעבדה דיגיטלית ומרפאת מומחים תחת קורת גג אחת – האתגר הגדול ביותר היה ליצור חלל שיודע לעבוד בצורה הרמונית. הדרישה הייתה ברורה: לאפשר לרופאים ולטכנאים להגיע, לתרגל טכניקות מורכבות, ולצפות בפרטים הקטנים ביותר ברזולוציה מושלמת, תוך שליטה פשוטה לחלוטין בכל מערכות החלל.
חברת AV Masters נבחרה לביצוע תכנון המערך השלם, משלבי האפיון ועד להתקנת המערכות בפועל. התוצאה היא מתחם שמציג סטנדרט חדש של אינטגרציה בין מולטימדיה, שידור חי ומערכות חשמל חכם.
תצוגה חדה ושידור דינמי בזמן אמת

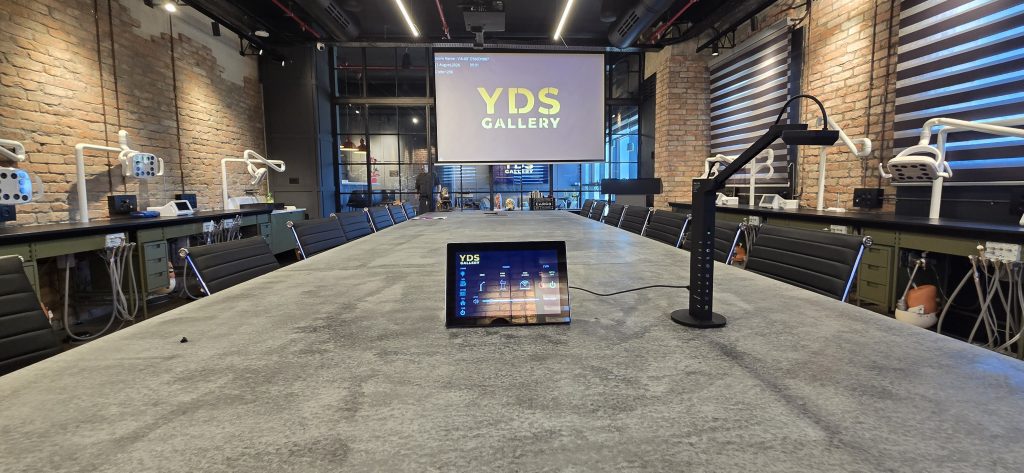

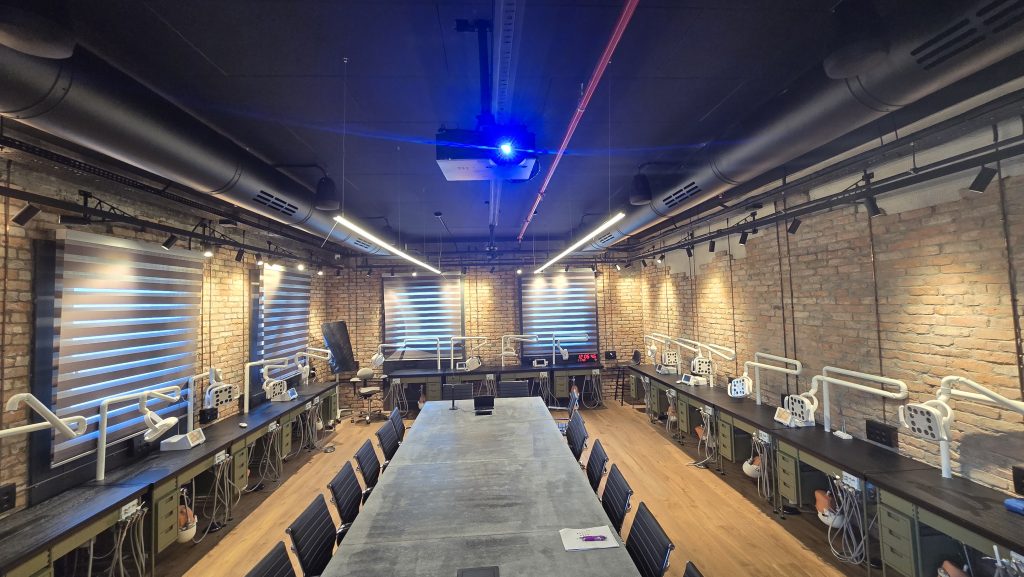

חלל ההדרכה המרכזי מעוצב בקפידה עם קירות בריקים חשופים ועיצוב תעשייתי. כדי להבטיח שכל משתלם יוכל לעקוב בדיוק אחרי עבודות שיניים עדינות ורגישות, הותקנו בחלל מערכות הקרנה וצילום מתקדמות:

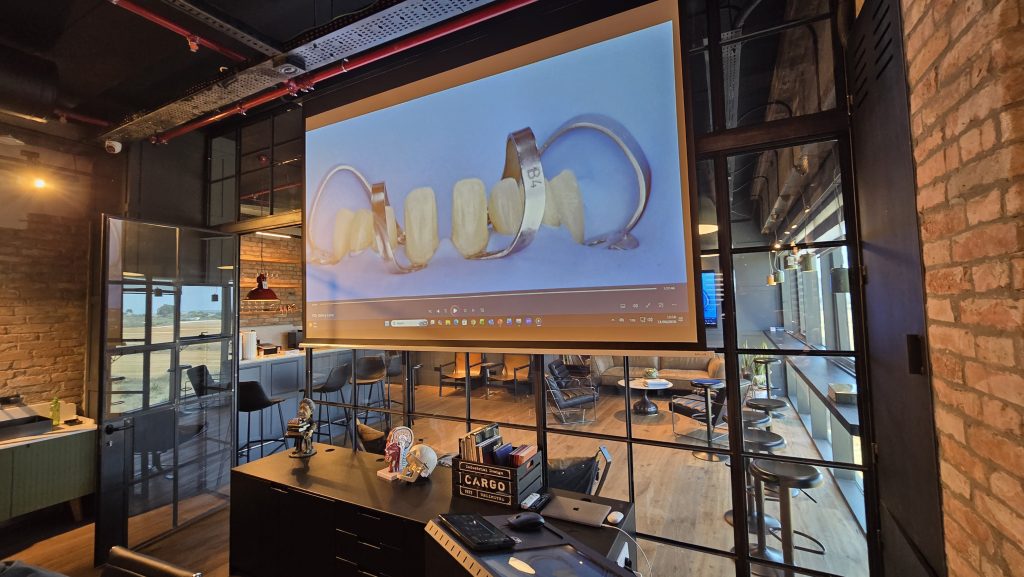

- הקרנה עוצמתית: בלב החדר מותקן מקרן לייזר מקצועי המקרין ברזולוציית 4K על גבי מסך חשמלי רחב היורד מהתקרה. המערך מאפשר להציג צילומי מאקרו ותקריבים קליניים בבהירות גבוהה.
- מערכת מצלמות כפולה לשידור וזום: החדר מצויד בשתי מצלמות נפרדות המאפשרות גמישות מלאה במהלך שידור חי או שיעורים היברידיים. מצלמת עצמים מיוחדת (Visualizer) מיועדת לצילום מקרוב של דגמים ועבודות שיניים מדויקות, ולצידה מותקנת מצלמת PTZ שמצלמת את המרצה ונעזרת במערכת מיקרופונים אלחוטית של Mipro.
- ניהול שידור חכם: מערכת השליטה מאפשרת למרצה לבחור בלחיצת כפתור אחת מה לשדר למשתתפים בבית דרך תוכנת זום – את הצילום הממוקד של מצלמת העצמים או את מצלמת המרצה הדינמית.
קישוריות חלקה ועמדת מרצה אינטגרטיבית
על מנת למנוע סיבוכים מיותרים עם כבלים ומעברים בין מרצים, שולבו בשולחן הדיונים המרכזי קופסאות מולטימדיה שקועות של חברת Kramer המאפשרות חיבור מהיר, לצד משדר אלחוטי מתקדם מסוג KRAMER VIA GO3 המאפשר למשתתפים להציג מצגות ישירות מהלפטופ, מהטאבלט או מהטלפון הנייד ללא חיבור פיזי.

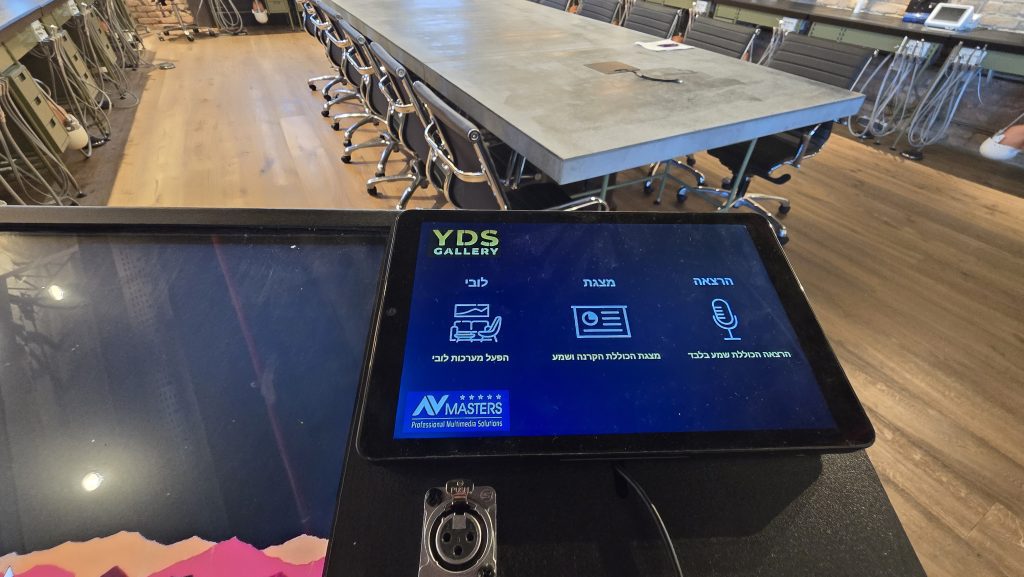

עבור המרצה הוקמה עמדת MasterPod ייעודית. העמדה מרכזת את כל צרכי המרצה, ומכילה מחשב קבוע, חיבורים נגישים למחשב נייד אישי, ומסך מגע לשליטה על כלל המערכות. בחירה מהירה בין שלושה תרחישים מוגדרים מראש: "מצגת" (הכוללת הפעלה אוטומטית של מקרן ושמע), "הרצאה" (הפעלת מיקרופונים בלבד) או "לובי", שליטה על עוצמת השמע והמקרן והפעלה מלאה של התאורה והתריסים במתחם.
בארון הציוד המקצועי הותקנו מגברי כוח מסוג Phonic MAX 500 המניעים רמקולים תלויים מעוצבים המשלימים את הקו העיצובי של הלופט, יחד עם מטריצת וידאו מתקדמת של Kramer המבצעת את ניתוב המקורות בצורה חלקה
שליטה חכמה וממשק משתמש פשוט בעברית
אחד ההישגים המשמעותיים בפרויקט הוא השילוב בין מערכות השמע והווידאו למערכת הבית החכם. בארון החשמל הותקנו בקרי iKNX השולטים באופן מלא בתאורה המעוצבת ובתריסים החשמליים במתחם.

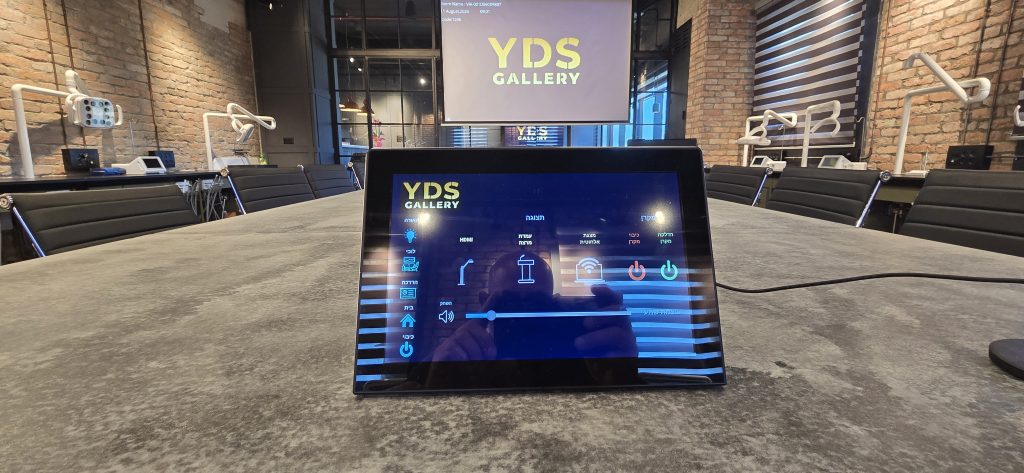

חברת AV Masters מתמחה בפיתוח ממשקי שליטה קלים לשימוש. עבור המתחם פותח ממשק ייעודי בשפה העברית המוצג על גבי מסכי המגע ובפנל הראשי בכניסה:

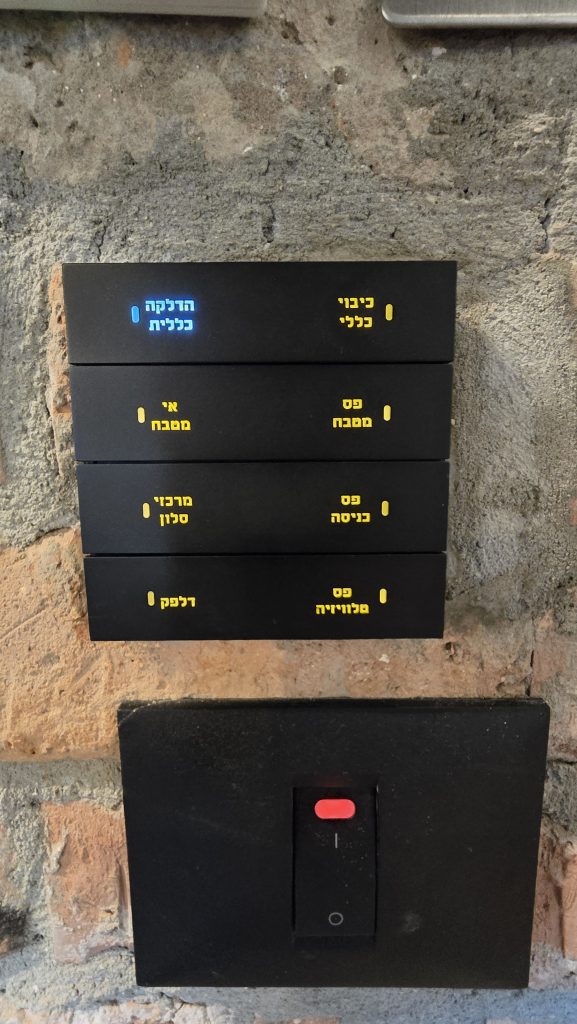

- בקרת תאורה מדויקת: פנלים פיזיים מעוצבים המותקנים על קירות הבריקים מאפשרים הפעלה מהירה של תרחישים. בלחיצה אחת ניתן להדליק או לכבות את כלל האורות, או לשלוט באזורים ממוקדים כמו אי המטבח, דלפק הקבלה, מרכז הסלון או פסי התאורה השונים.
- שליטה במולטימדיה: הדלקה וכיבוי של מקרן הלייזר, מעבר מהיר בין מקורות תצוגה שונים (כמו מחשב המרצה או חיבורים אלחוטיים), ושליטה מדויקת בעוצמת השמע בעזרת מחוון גרפי פשוט.
לאונג' יוקרתי ושכפול תכנים

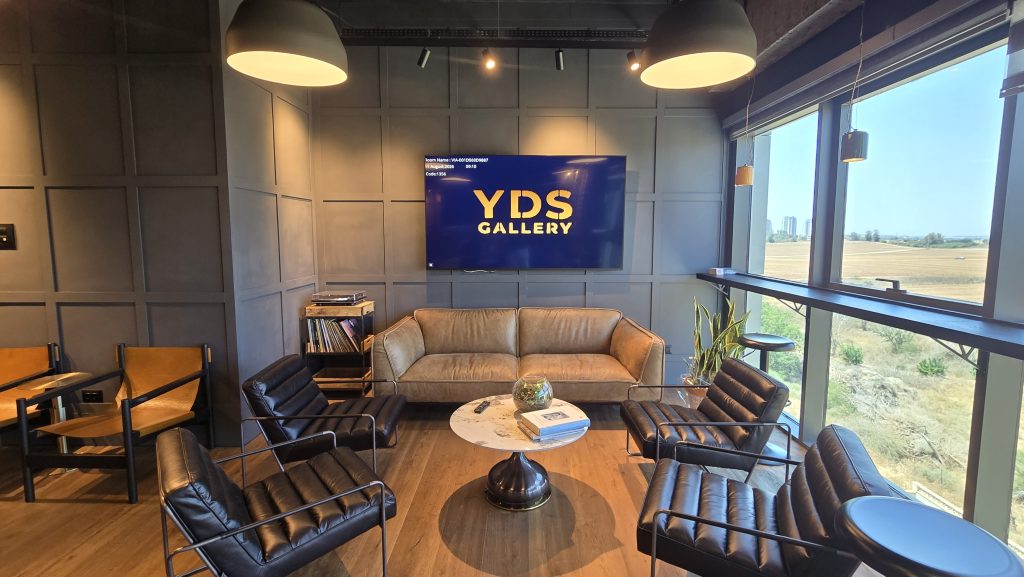

חוויית האירוח ב-YDS Gallery ממשיכה גם באזור הלובי והאירוח הסמוך. החלל המפואר משקיף אל הנוף באמצעות חלונות פנורמיים רחבים ומאפשר למבקרים להירגע בפינות ישיבה יוקרתיות.

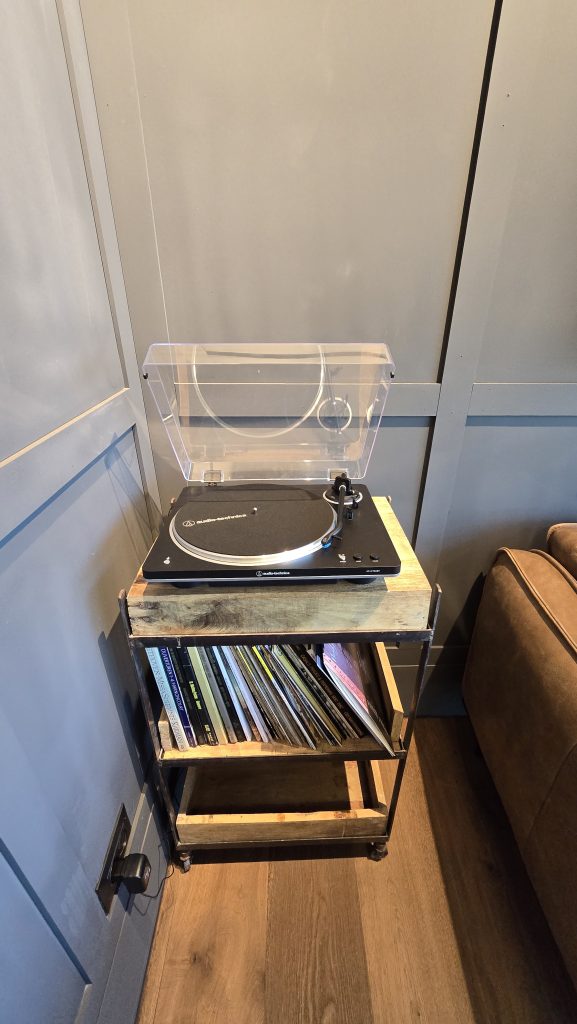

באזור זה הותקן מסך מקצועי SONY בגודל 85 אינץ' לצד מערך של 4 רמקולים איכותיים. המערכת מאפשרת לשכפל בצורה מלאה ובזמן אמת את כל התכנים, עבודות השיניים והמצגות המועברים בתוך חדר ההדרכה הראשי ישירות אל הלובי, כך שהנוכחים באזור האירוח נשארים מעודכנים בכל רגע. בשעות הפנאי, המבקרים יכולים ליהנות מאווירה ייחודית הודות לפטיפון מקצועי מבית Audio-Technica המשולב בלובי ומנגן תקליטי ויניל קלאסיים.
כיצד משלבים בצורה נכונה בין מערכת חשמל חכם לבין מערכות המולטימדיה בחדר הדרכה?
הסוד לשילוב מוצלח טמון בתכנון תשתיות מוקדם ובשימוש בפרוטוקולי תקשורת אמינים. במהלך הבנייה או השיפוץ, יש להפריד בין קווי המתח הגבוה (הזנות החשמל) לבין קווי המתח הנמוך (תקשורת ומולטימדיה) כדי למנוע הפרעות אלקטרומגנטיות. בקרי החשמל החכם, דוגמת בקרי KNX, מותקנים בארון החשמל הראשי ומחוברים באמצעות כבלי תקשורת ייעודיים לבקר הראשי של מערכת המולטימדיה. החיבור הזה מאפשר למערכת הבקרה לשלוח פקודות ישירות לחשמל החכם, כך שלחיצה על כפתור "תחילת הרצאה" במסך המגע לא רק תדליק את המקרן, אלא גם תעביר פקודה ישירה לעמעם את האורות ולהוריד את התריסים באופן אוטומטי.
מהם היתרונות של שימוש בתקן KNX לשליטה בתאורה ובתריסים בחדרי הדרכה?
תקן KNX הוא תקן בינלאומי פתוח המאפשר לחומרה של יצרנים שונים לעבוד יחד בצורה חלקה ויציבה. בחדרי הדרכה, שבהם נדרשת אמינות מקסימלית לאורך שנים, שימוש ב-KNX מבטיח שהמערכת תמשיך לעבוד ללא תקלות גם בעומסי עבודה גבוהים. התקן מאפשר גמישות אדירה בתכנות תרחישים מורכבים ושליטה מדויקת ברמת העמעום של גופי תאורה שונים, כמו גם סנכרון מדויק של פתיחת וסגירת תריסים חשמליים למניעת השתקפויות אור על גבי מסכי ההקרנה.
כיצד משפיע תכנון התאורה וההצללה על איכות השידור והצפייה בחלל?
תכנון תאורה נכון הוא קריטי בחדר הדרכה שבו עושים שימוש במקרנים ובמצלמות שידור. אם האור הטבעי מהחלונות או תאורת התקרה יפגעו ישירות במסך ההקרנה, התמונה תיראה דהויה ולא ברורה. לכן, התכנון חייב לכלול פתרונות הצללה מלאים (כמו תריסים חשמליים או וילונות האפלה) הנשלטים ישירות ממערכת הבקרה. בנוסף, מומלץ לחלק את תאורת החדר למספר אזורים (Zones). בזמן מצגת או הקרנה, ניתן לכבות לחלוטין את התאורה הקרובה למסך, לעמעם את האורות שמעל אזור הישיבה של הסטודנטים כדי לאפשר להם לכתוב, ולהשאיר תאורה ממוקדת על המרצה עבור מצלמת השידור.
מהו החלק של מתכנת מערכות השליטה (האינטגרטור) בהצלחת הפרויקט?
מערכות מתקדמות ככל שיהיו עלולות להפוך לפיל לבן אם המשתמשים יתקשו להפעיל אותן. תפקידו של מתכנת המערכת הוא לקחת את כל הטכנולוגיה המורכבת הזו – הכוללת מקרנים, בקרי חשמל, מטריצות וידאו, מצלמות ומיקרופונים – ולתרגם אותה לממשק גרפי אחד פשוט, נקי ואינטואיטיבי בשפה העברית. כאשר ממשק השליטה מעוצב בצורה הגיונית וברורה, המרצה לא צריך להבין בטכנולוגיה או להתמודד עם מספר רב של שלטים; הוא פשוט מקיש על הפעולה הרצויה במסך המגע, והמערכת מבצעת את כל הפעולות מאחורי הקלעים בצורה אוטומטית.
